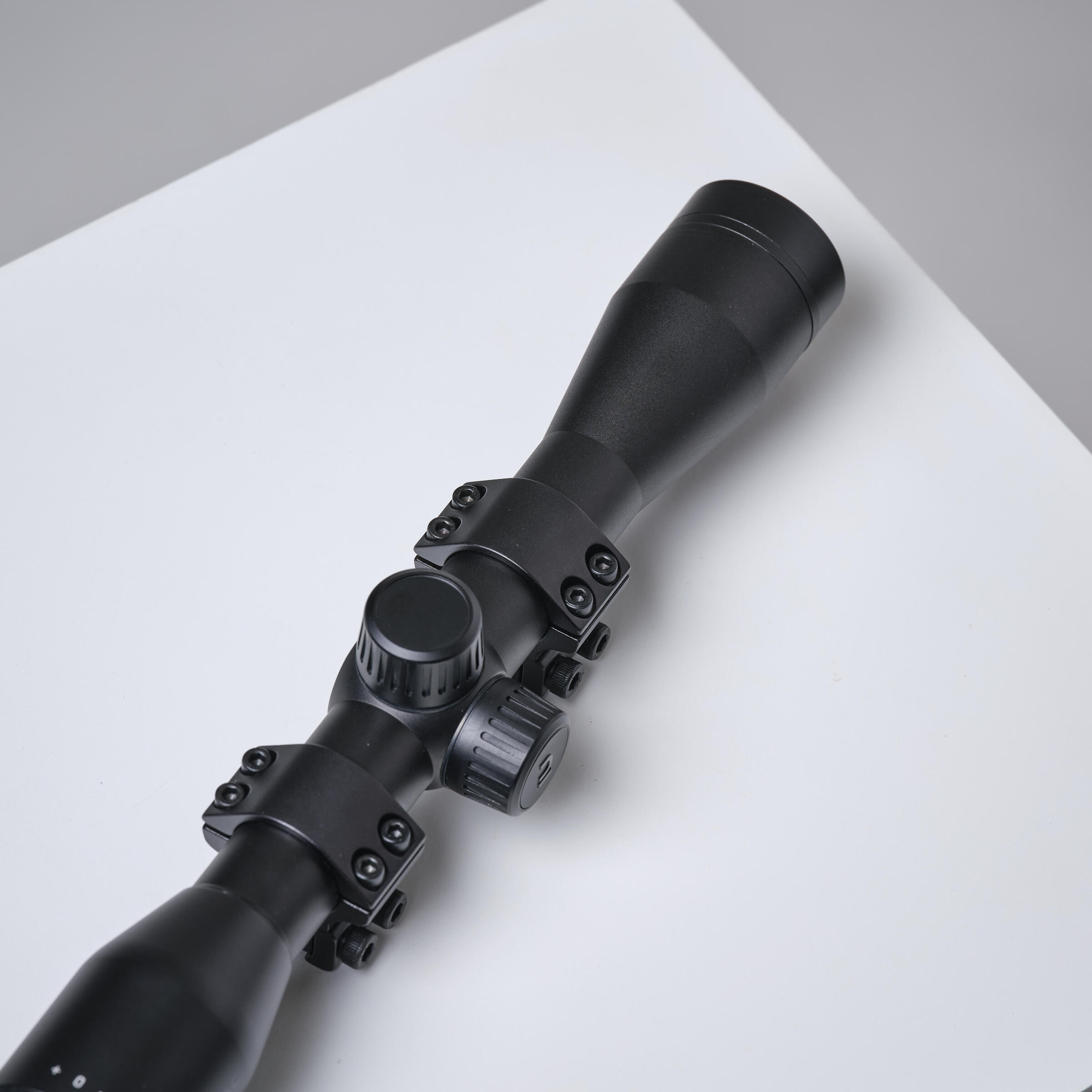

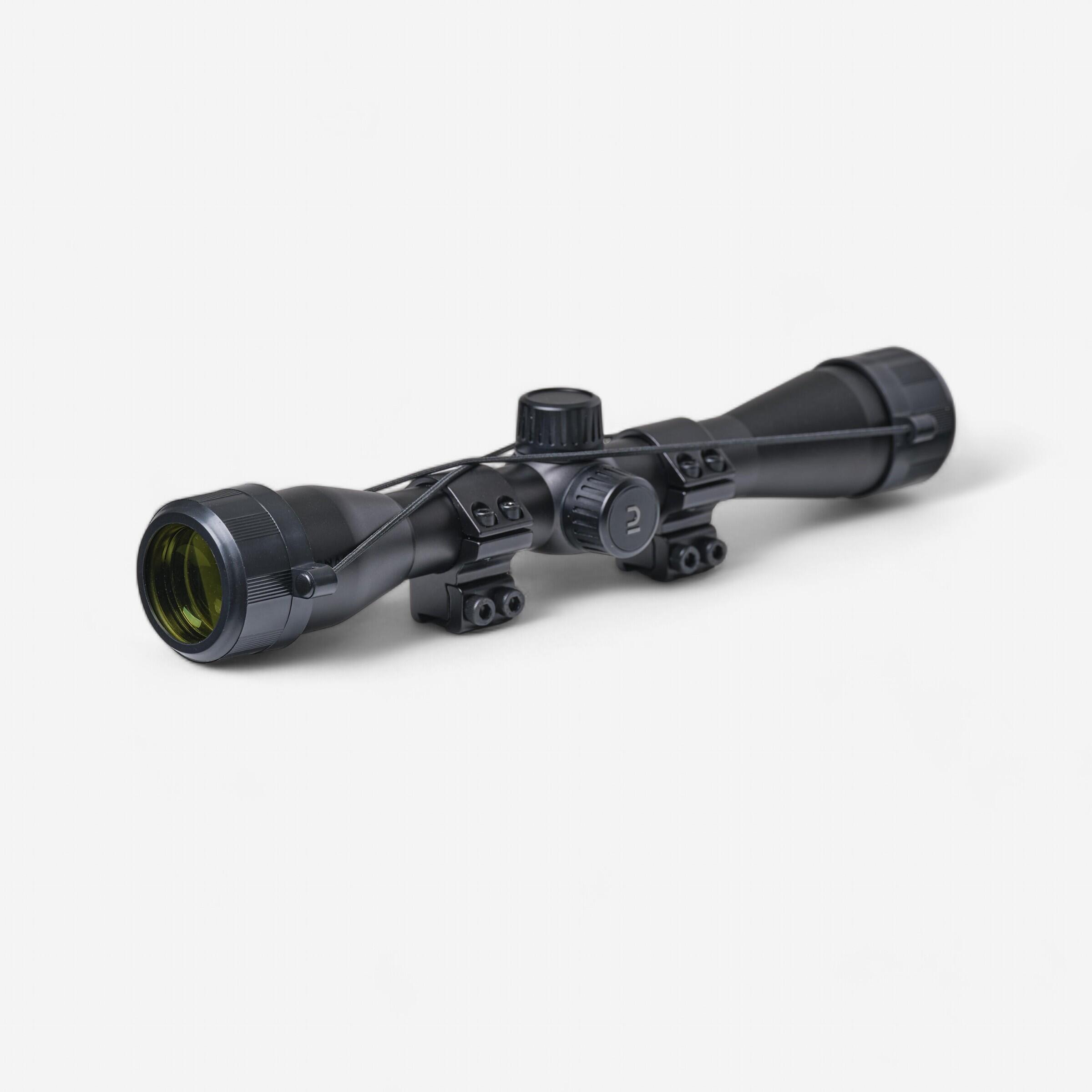

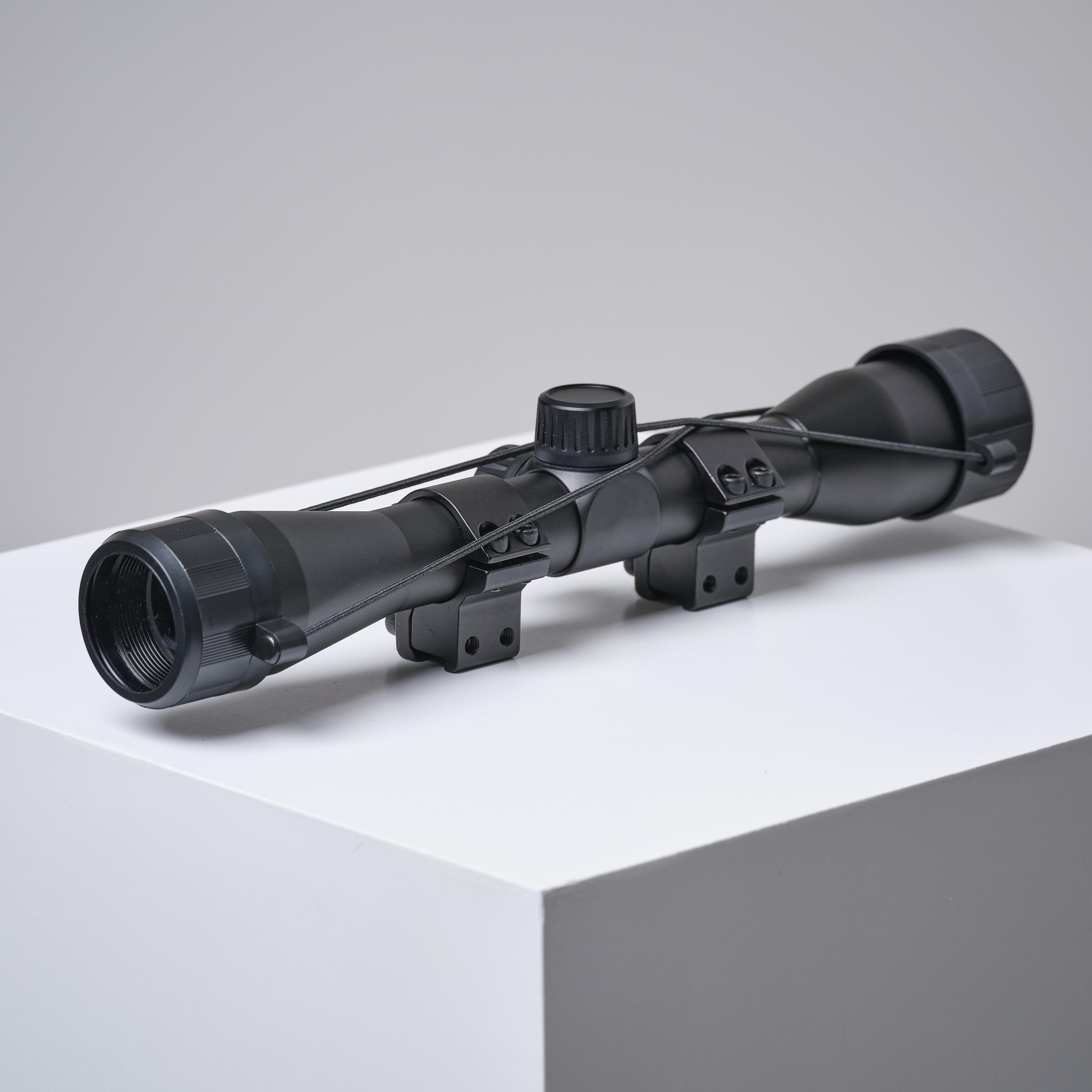

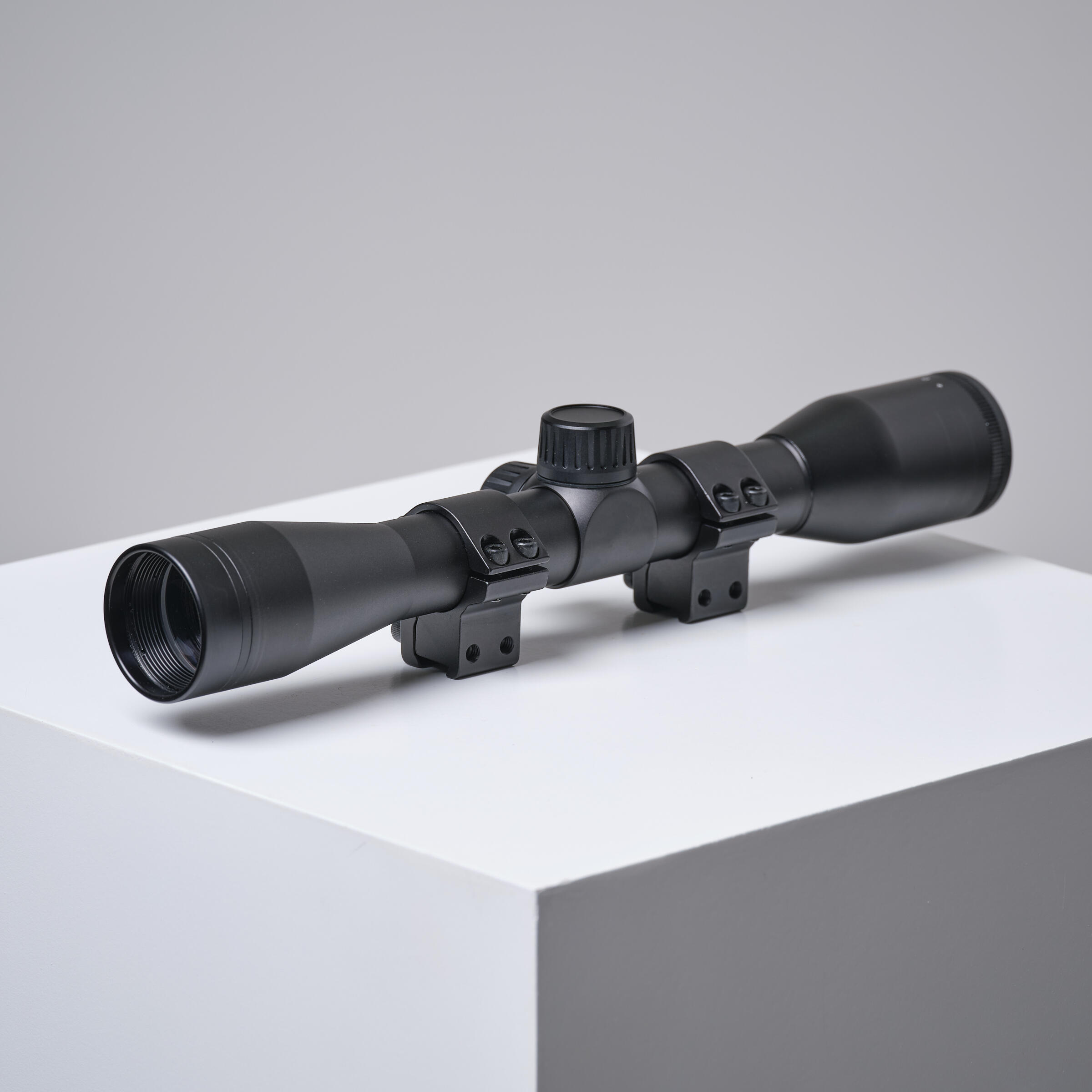

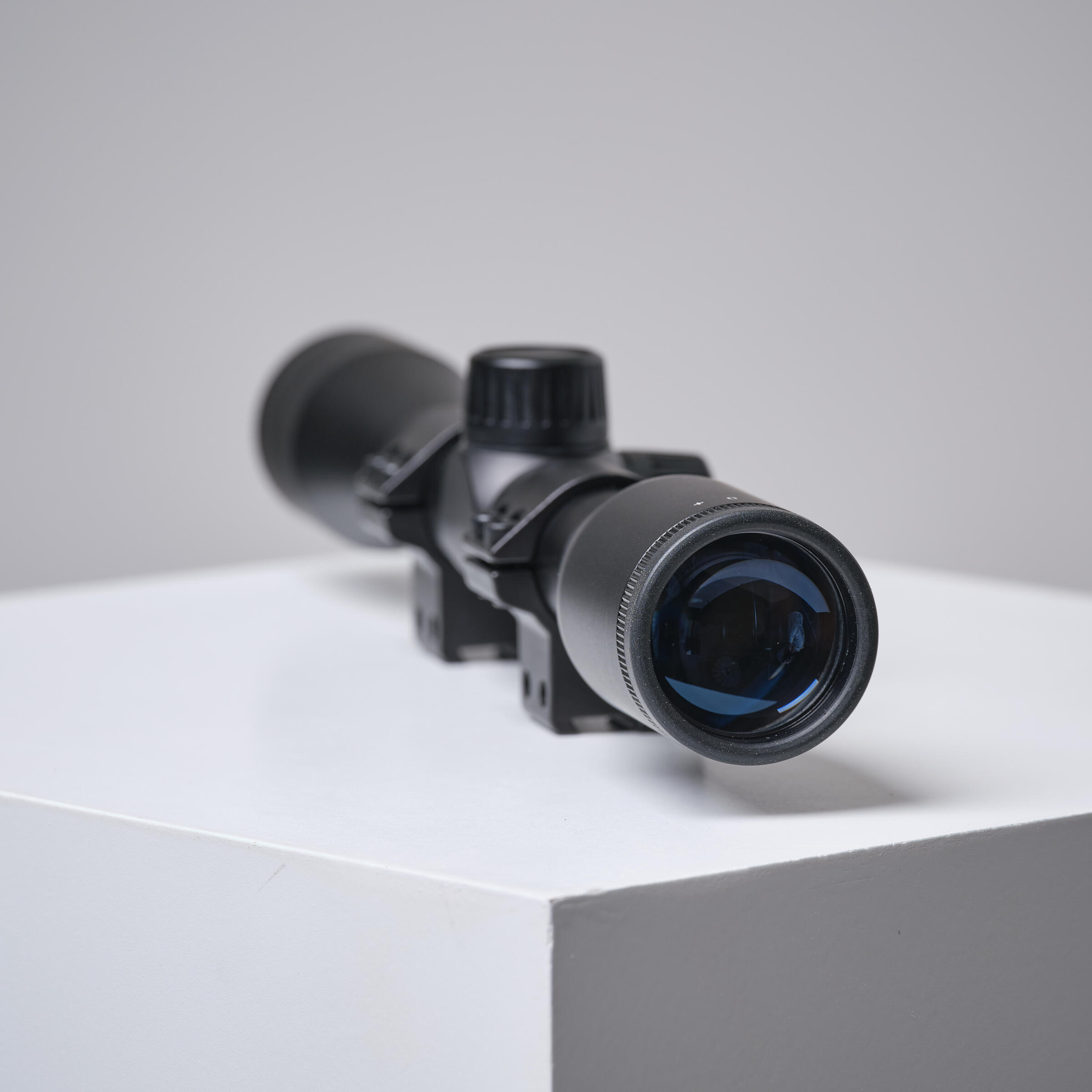

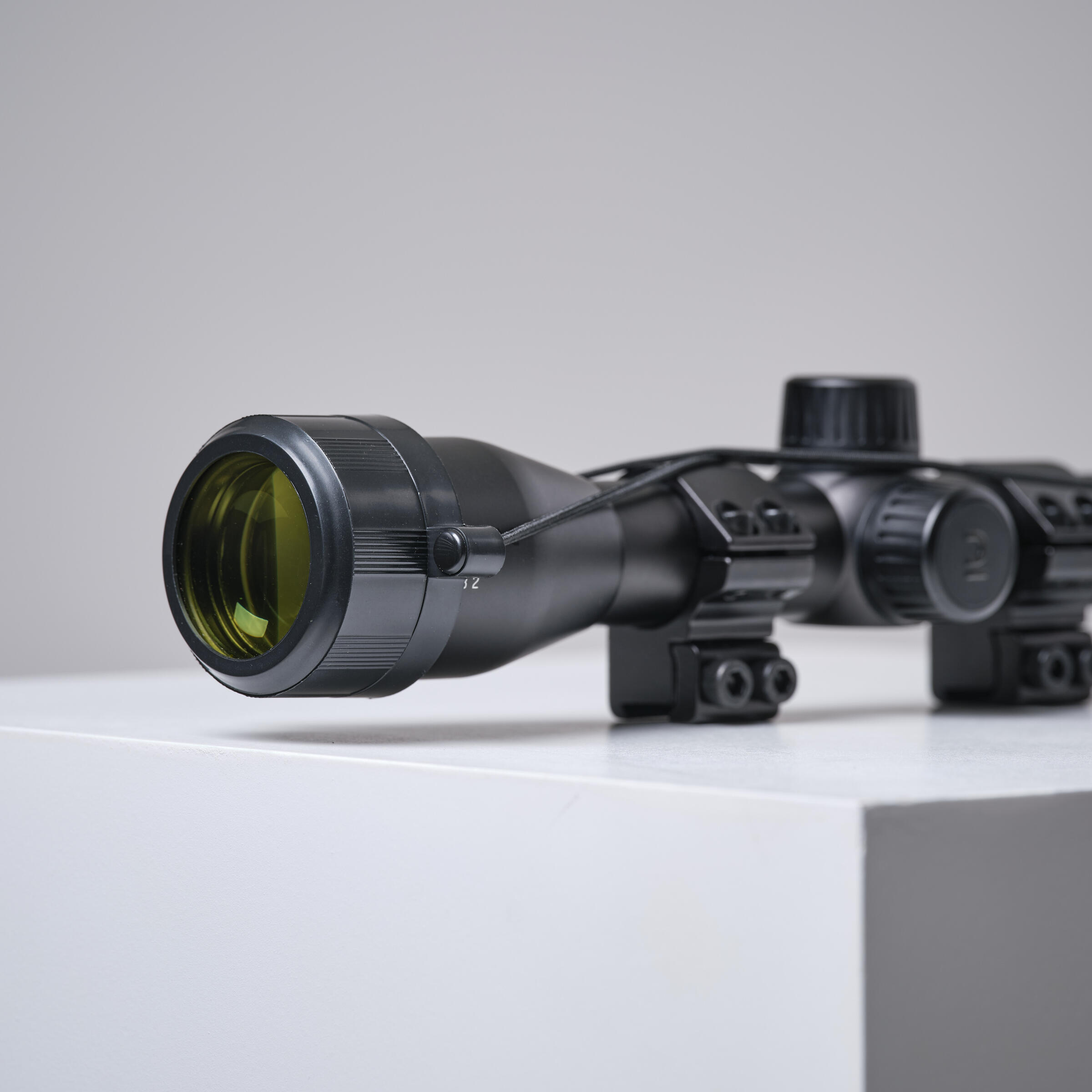

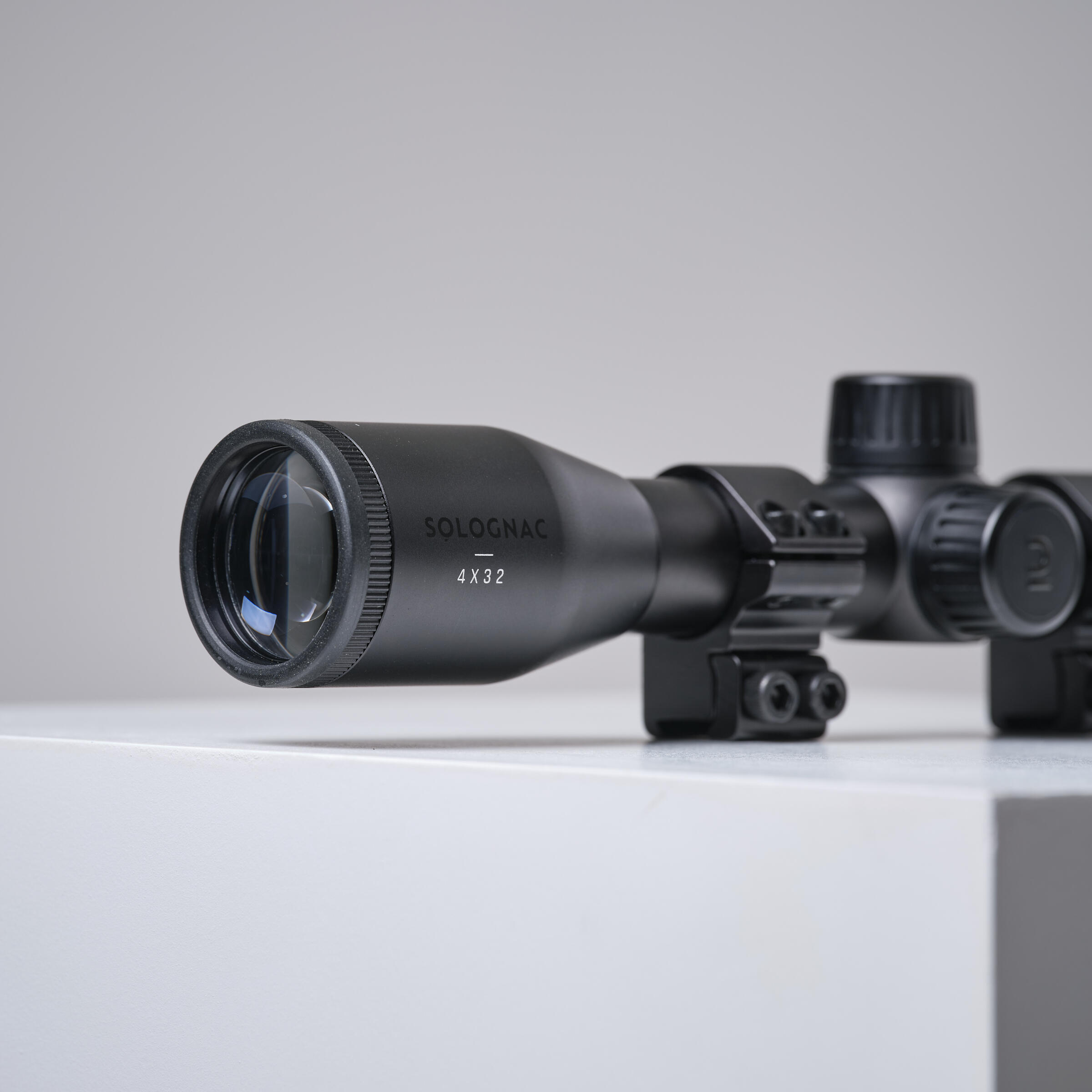

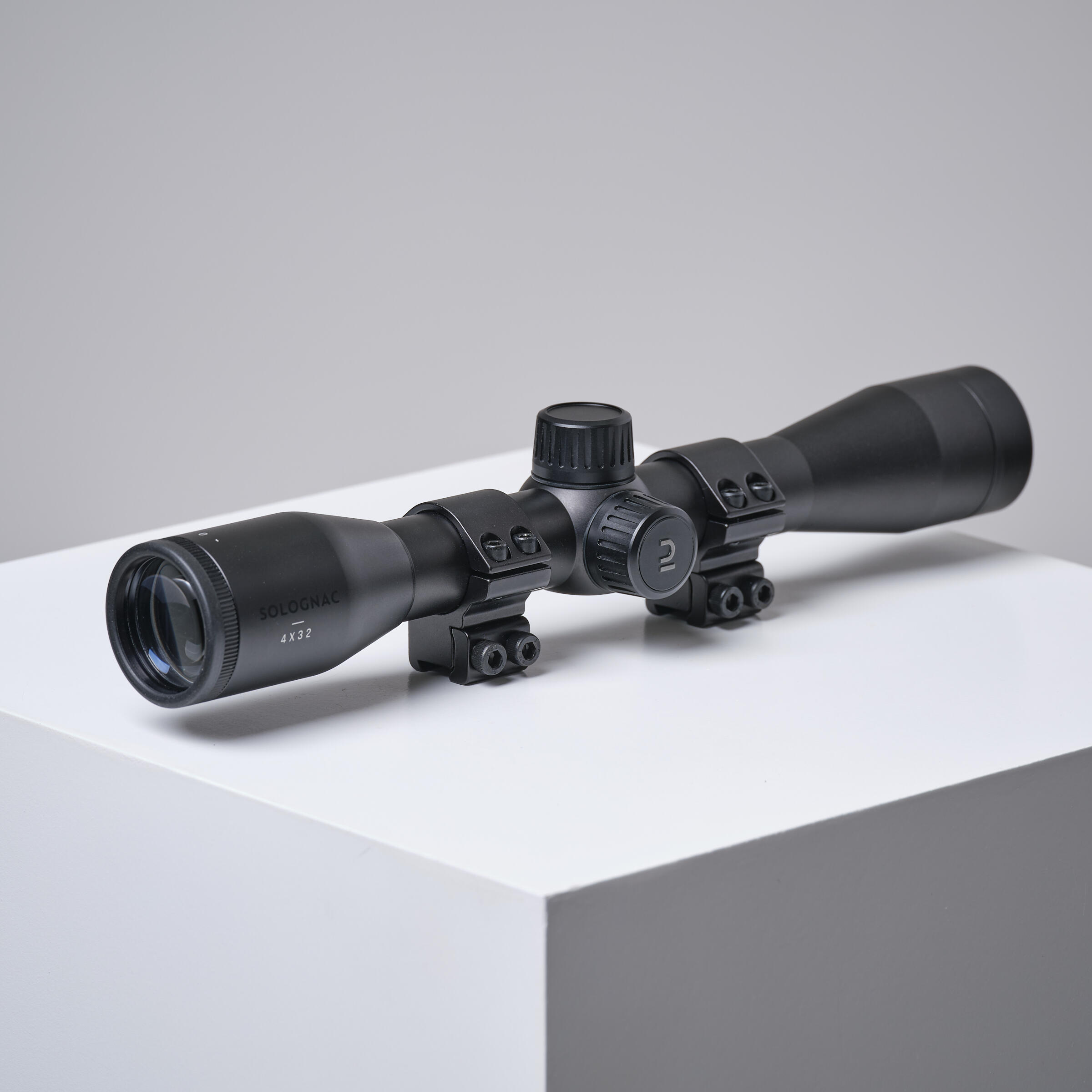

Zielfernrohr 4×32 Montage 11 mm
Filialverfügbarkeit:
Filialverfügbarkeit:
VORTEILE
Einfacher Auf- und Abbau
Wird mit 11-mm-Ringen für eine schnelle und einfache Montage geliefert
Zoom-Funktion
Feststehender 4-fach Zoom
Widerstandsfähigkeit
Geeignet für kleine Kaliber (4,5 mm; .22 LR; .222 Rem)
INFORMATIONEN

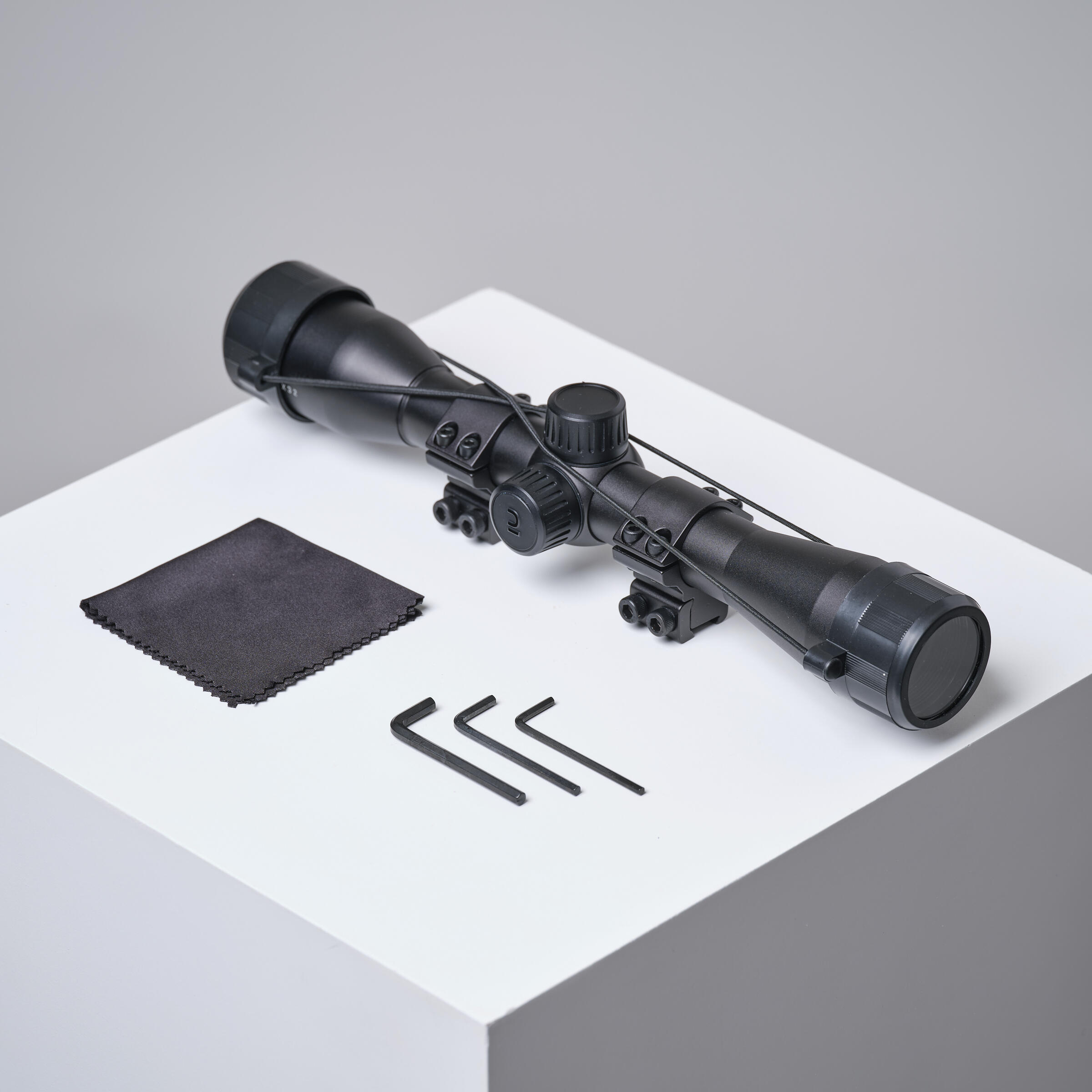

Packungsinhalt:
Packungsinhalt:
– Zielfernrohr
– bereits montierte Ringe
– Transparente Schutzkappe mit Gummiband
– Mikrofasertuch
– drei Innensechskantschlüssel
-> 1 für die Halterung der Schellen
-> 1 für das Anziehen der Schellen am Rohr des Teleskops
-> 1 für den Anti-Rückstoß-Absatz.
Technische Strukturdaten des Zielfernrohrs:
Vergrößerungsbereich: Feststehender 4-fach-Zoom.
Dioptrieneinstellung am Okular.
Objektivdurchmesser: 32 mm.
Rohrdurchmesser: 25,4 mm
Länge: 283 mm
Gewicht: 400 g

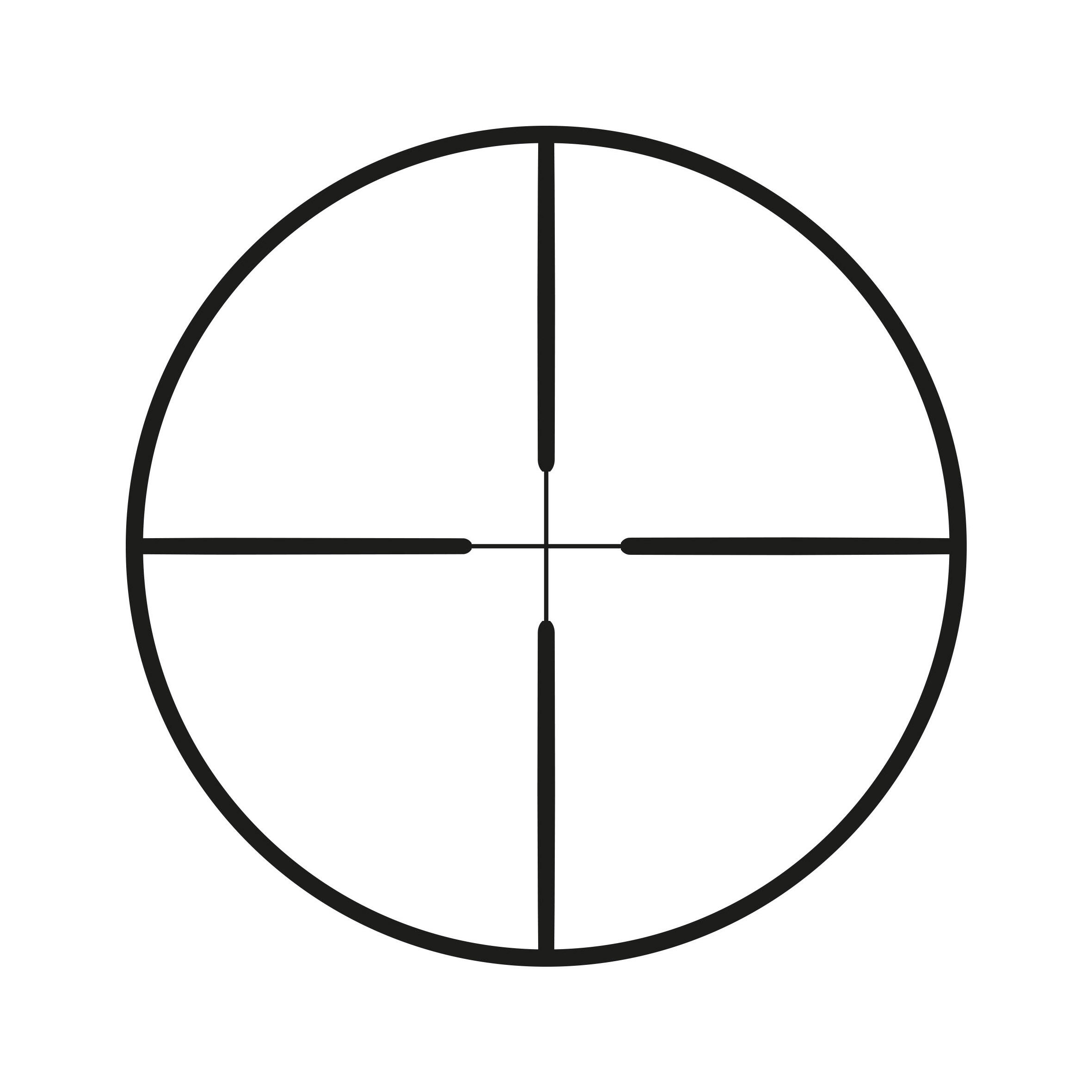

Absehen: Duplex-Kreuz.
Transmission: 71 % bei 550 nm.
Okularabstand: 85 mm.
Sichtfeld: 9,3 m bis 100 m.
Feste Parallaxe bei 50 m.
Beschlagschutz: Mit Stickstoff befüllt.
Hält allen Wetterbedingungen stand.
Produktinformationen
Die Türme sind in 0,1 MIL unterteilt. Das entspricht:
– 1 cm auf 100 m per Klickverstellung
– 1 mm auf 10 m per Klickverstellung.
Jede Turmdrehung entspricht 6 MIL oder 60 cm auf 100 m.
Höhenanpassungsbereich: 20 MIL.
Alles leicht einstellbar mit einem Griff ohne Werkzeug
Montagehinweis:
– Zielfernrohr mit mitgeliefertem Innensechskantschlüssel zum Lösen der unteren Montageschrauben
– Schiebe das Zielfernrohr auf der 11-mm-Schiene auf deinem Gewehr, halte es fest und ziehe die zwei Schrauben leicht an.
– Stelle dich hinter dein Gewehr, siehst du gut durch das Zielfernrohr, so ist es korrekt positioniert.
– Ist das nicht der Fall, schiebe das Zielfernrohr auf der Schiene, um die richtige Distanz zwischen Auge und Okular zu finden (8 bis 10 cm von deinem Auge entfernt).
Scharfeinstellung
– Ziele auf eine weiße Wand und beobachte das Absehen. Es muss scharf gestellt sein – ist dies nicht der Fall, so muss das Okular eingestellt werden (das dem Auge zugewandte Teil des Zielfernrohres). Durch Drehen des Okularringes wird das Bild scharf gestellt.
– Ist die richtige Position gefunden, so ziehe die Kontermutter zwischen Ring und Zoom fest, um den Okularring gegen jegliche Schwankungen festzustellen.
Justierung des Absehens

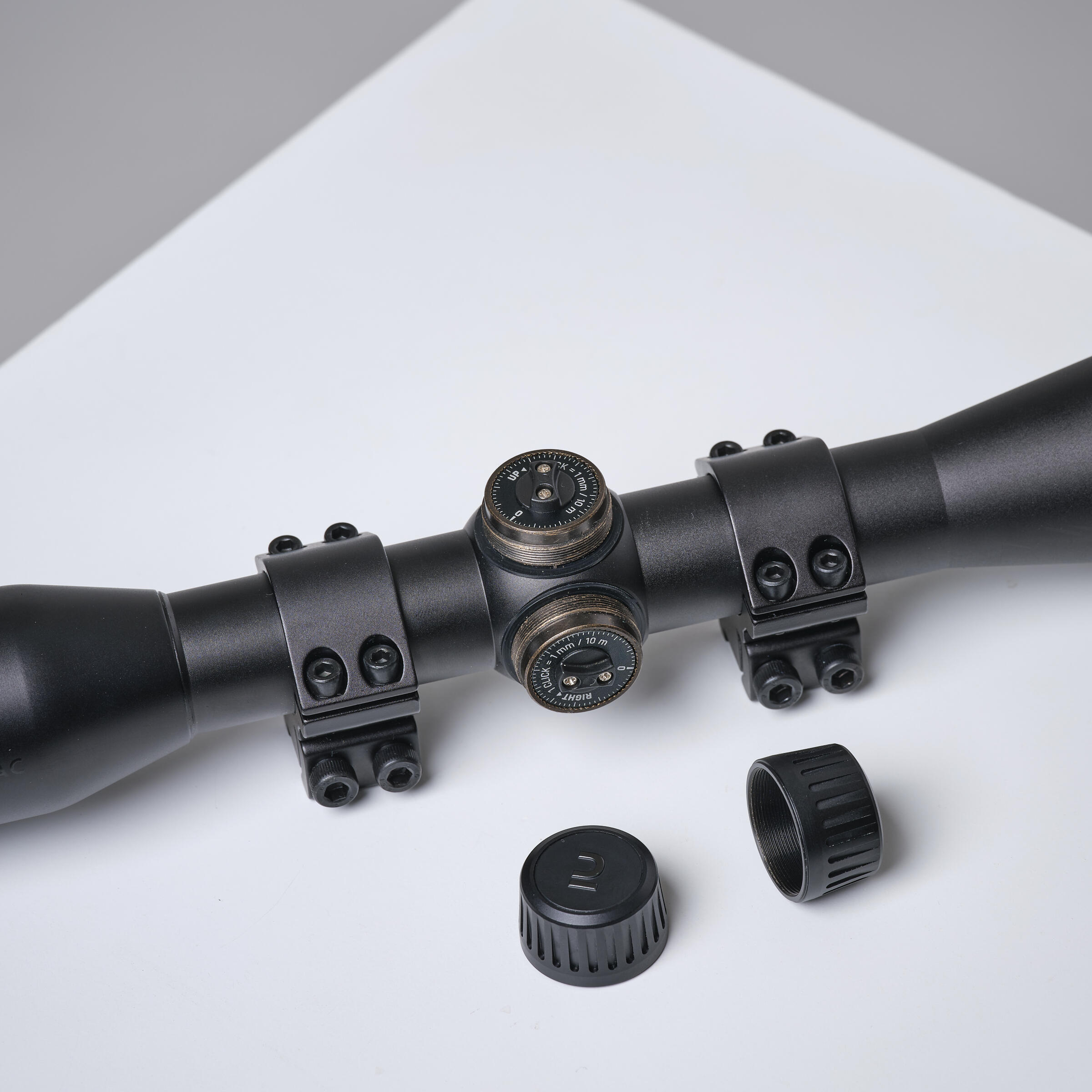

– Schraube die Deckel der Türme ab.
– Mit dem oberen Türmchen wird die Höhe (Vertikalachse) der Treffpunktlage eingestellt. Je nach Hoch- oder Tiefschuss das Rädchen in die entsprechende Richtung drehen und so den Treffpunkt verändern.
– Mit dem seitlichen Türmchen wird die Treffpunktlage horizontal eingestellt. Bei Rechtsschuss in die entsprechende Richtung am Stellrädchen drehen.
– Informiere dich in der Tabelle über die Klickrasterung im Zusammenhang mit der Zielentfernung.
Zusammensetzung
Zusammensetzung
Metallstruktur: 30.0% Mineralglas, 70.0% Aluminium
Tests und Garantie
Garantie
2 Jahre
