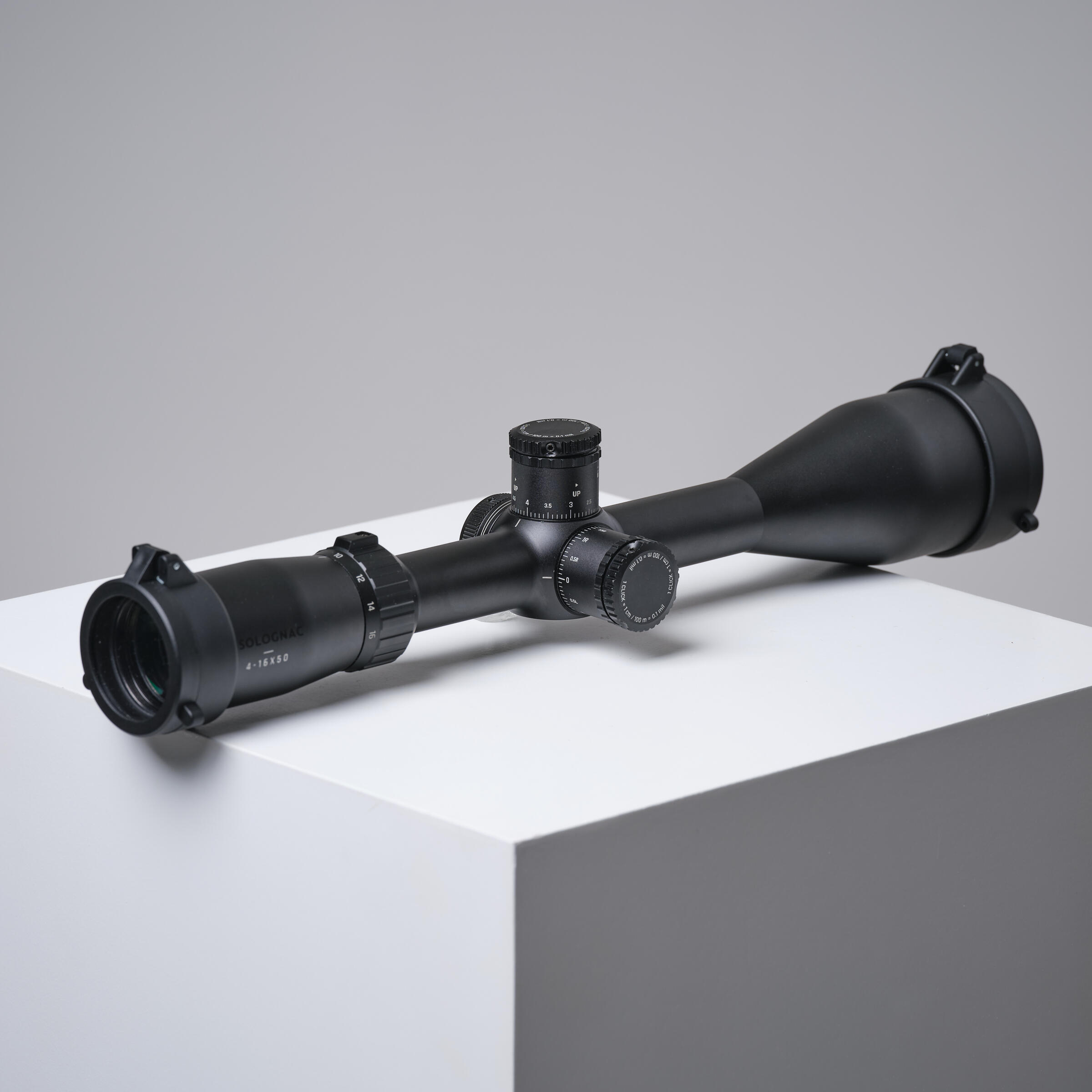

Zielfernrohr 4-16×50 mit Parallaxenausgleich
Filialverfügbarkeit:
Filialverfügbarkeit:
VORTEILE
Zoom-Funktion
Variable Vergrößerung 4- bis 16-fach
Verstellbar

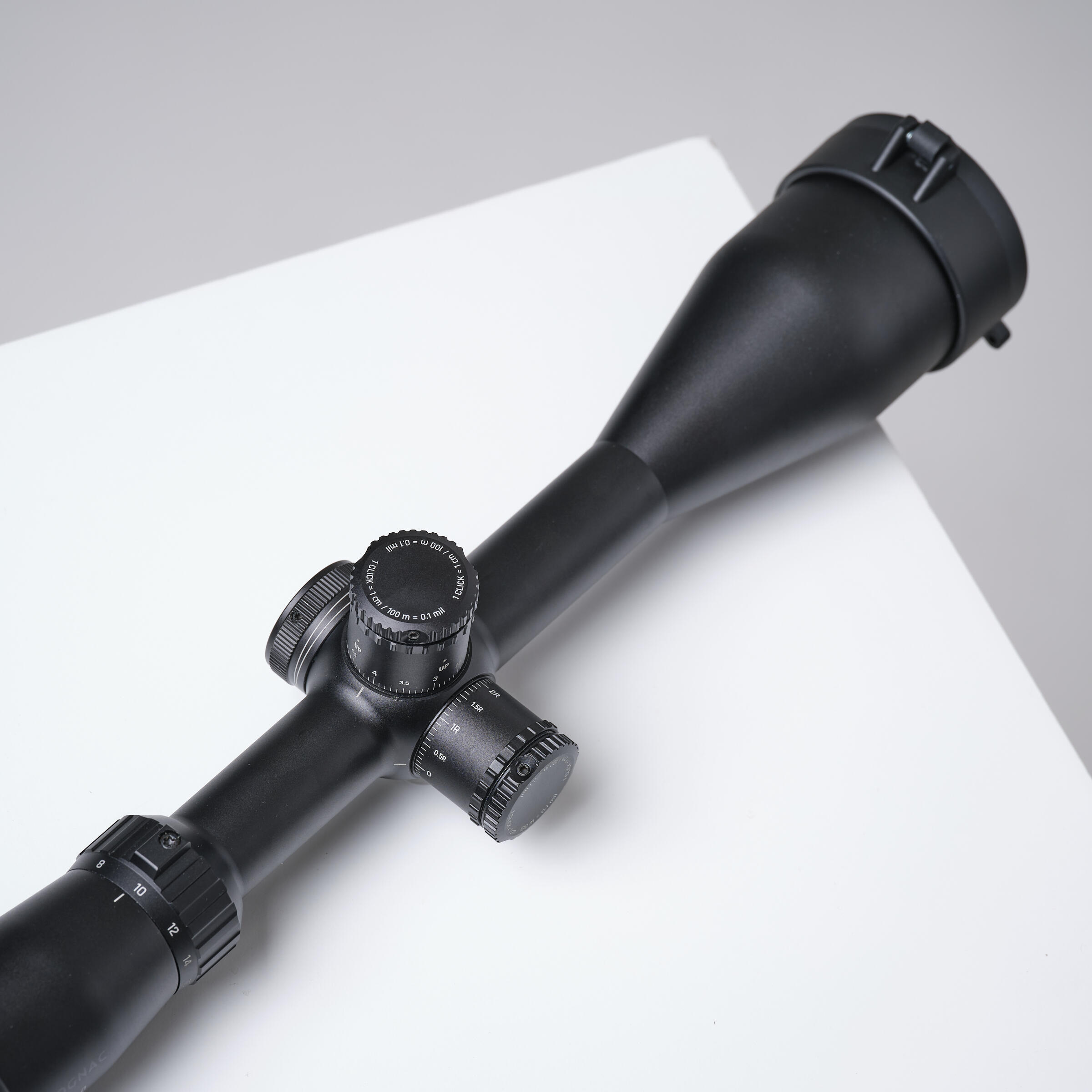

Seitentürme mit Null-Feststellung
Widerstandsfähigkeit
Geeignet für kleine Kaliber (4,5 mm; .22 LR; .222 Rem)
Durchmesser
Tubus-Durchmesser 25,4 mm
INFORMATIONEN
Packungsinhalt:
Packungsinhalt:
– Zielfernrohr

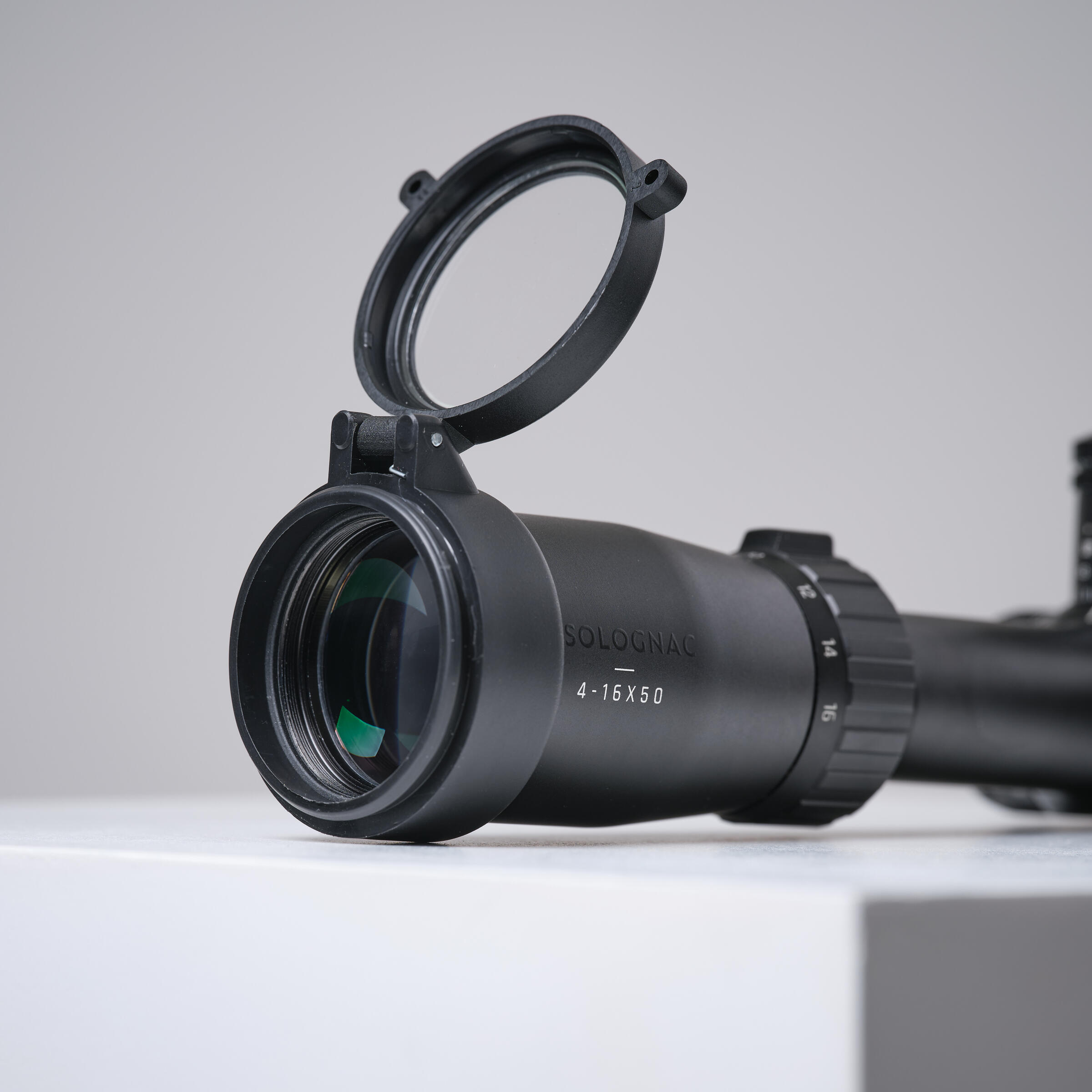

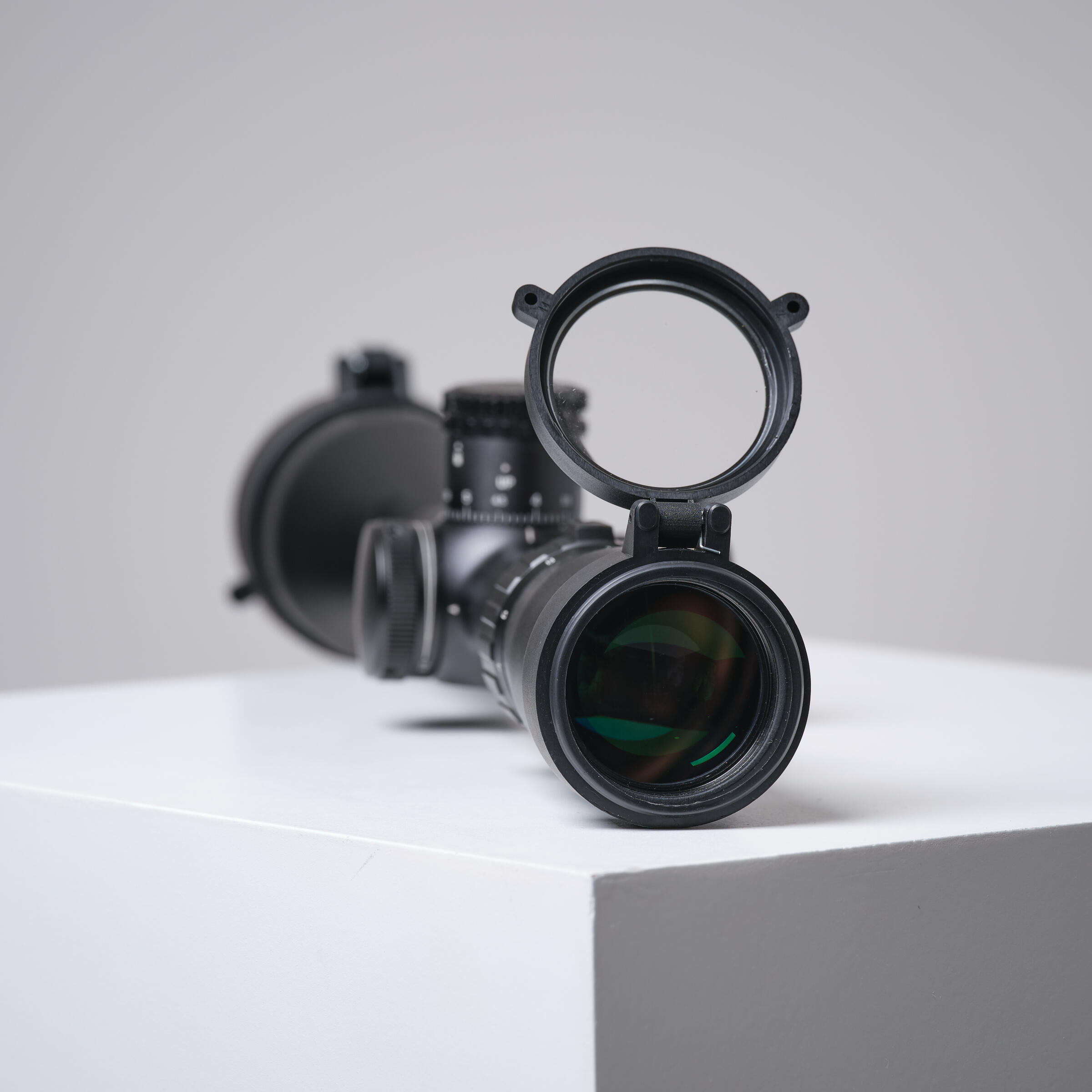

– zwei transparente Schutzklappen (Flip Cap)

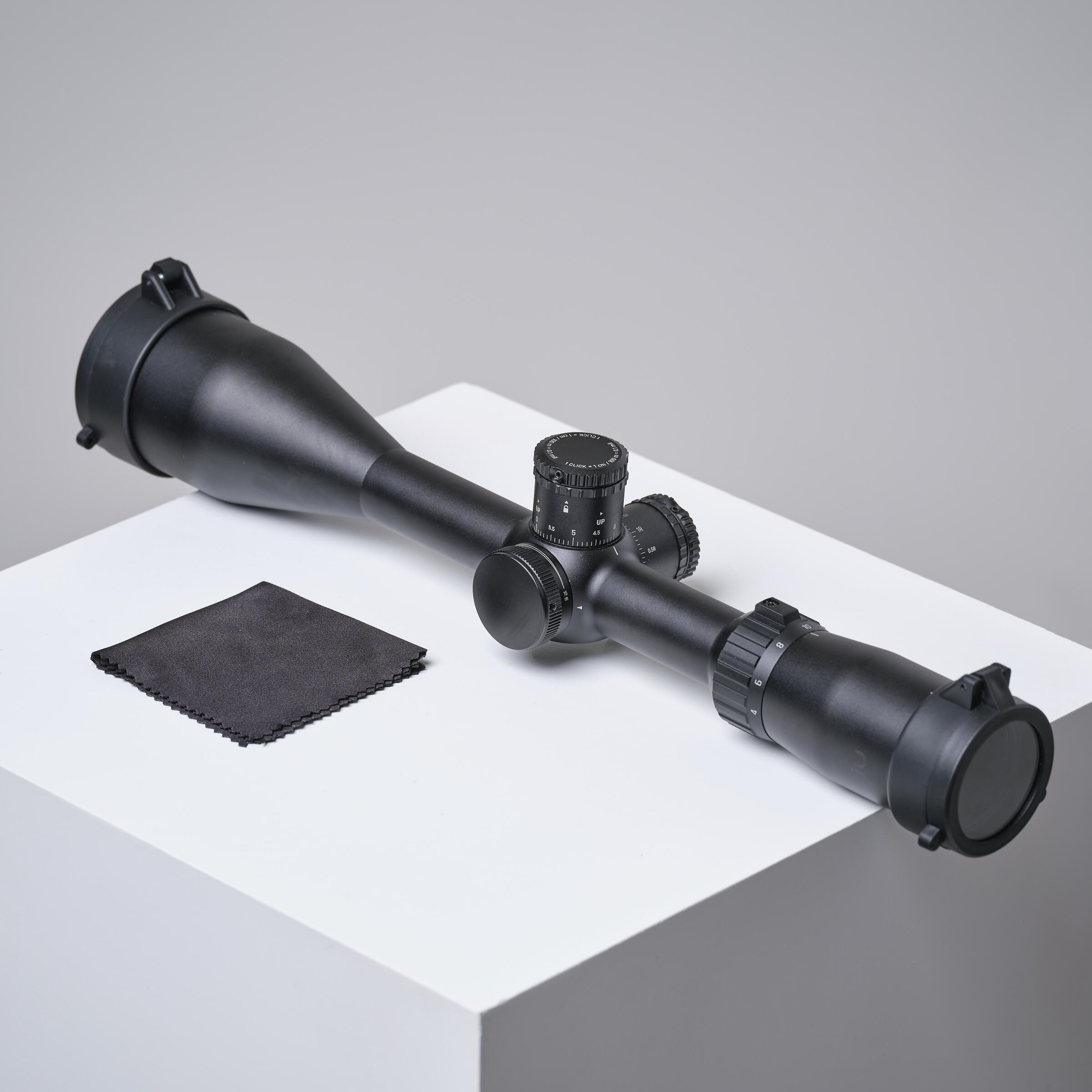

– Reinigungstuch aus Mikrofaser
– Innensechskantschlüssel
Technische Strukturdaten des Zielfernrohrs:
Vergrößerungsbereich: 4- bis 16-fach-Zoom, Dioptrieneinstellung am Okular,
Objektivdurchmesser: 50 mm.
Rohrdurchmesser: 25,4 mm.
Länge: 355 mm,
Gewicht: 650 g.

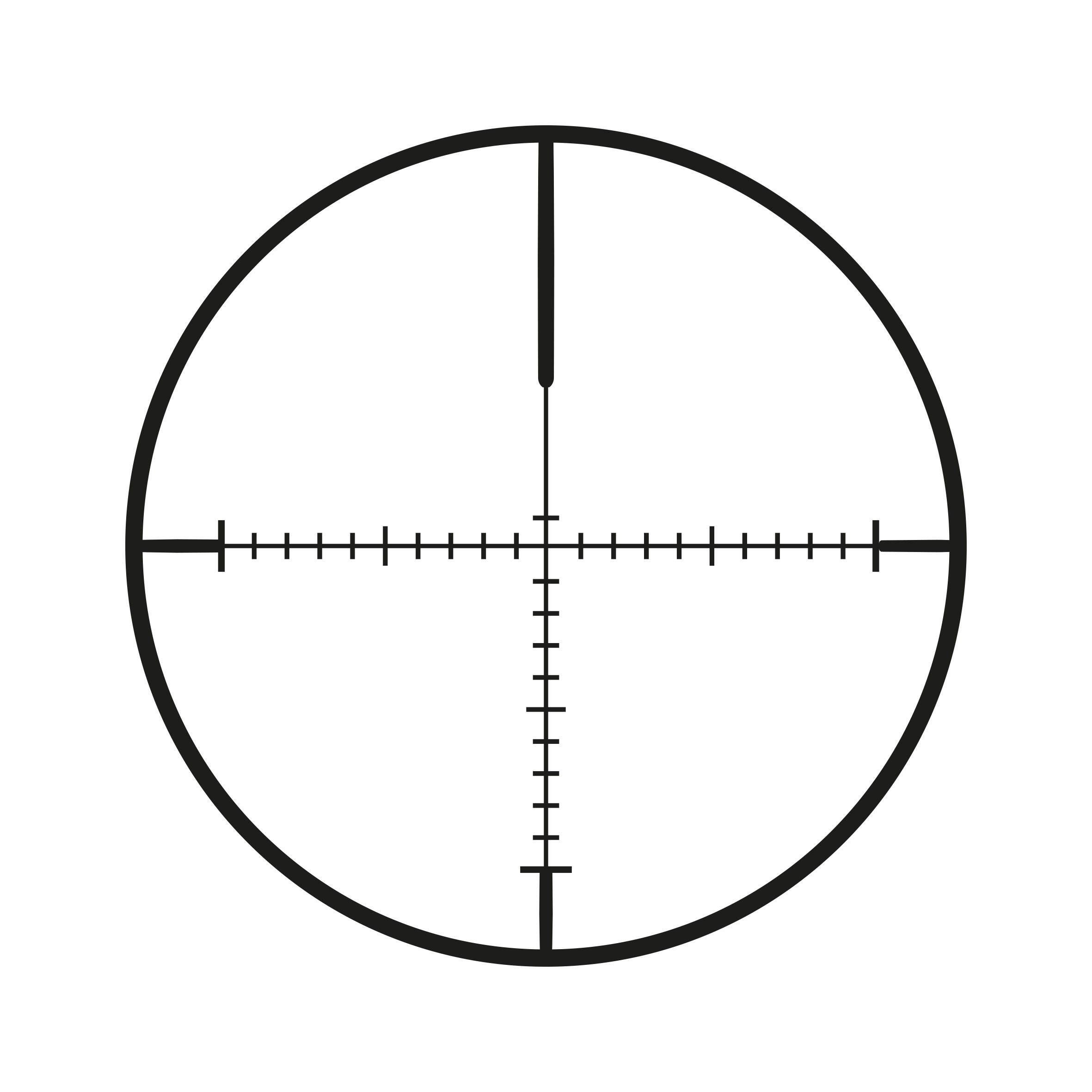

Absehen: MilDot
Lichttransmission: 83 % bei 550 nm;
Augenabstand: 113-82 mm (je nach Vergrößerung);
Sichtfeld: [7,2; 2 m] auf 100 m.
Parallaxenausgleich 15 m bis unendlich.
Beschlagschutz: Mit Stickstoff befüllt.
Hält allen Wetterbedingungen stand.
Produktinformationen
Die Türme sind in 0,1 MIL unterteilt. Das entspricht: – 1 cm auf 100 m pro Klickverstellung
– 1 mm auf 10 m pro Klickverstellung.
Um eine Klickverstellung vorzunehmen, musst du vorab den Turm entriegeln, indem du ihn herausziehst. Anschließend lässt er sich drehen.
Jede Umdrehung entspricht 6 MIL, also 60 cm auf 100 m
Höhenanpassungsbereich: 11,5 MIL.
Mit einfachen Griffen werkzeuglos einstellbar.
Montagehinweis:
– Bei diesem Zielfernrohr sind keine Montageringe im Lieferumfang enthalten. Du benötigst Montageringe mit einem Durchmesser von 25,4 mm.
– Schiebe das Zielfernrohr auf der 11-mm-Schiene auf deinem Gewehr, halte es fest und ziehe die zwei Schrauben leicht an.
– Stelle dich hinter dein Gewehr, siehst du gut durch das Zielfernrohr, so ist es korrekt positioniert.
– Ist das nicht der Fall, schiebe das Zielfernrohr auf der Schiene, um die richtige Distanz zwischen Auge und Okular zu finden (8 bis 10 cm von deinem Auge entfernt).
Scharfeinstellung
– Ziele auf eine weiße Wand und beobachte das Absehen. Es muss scharf gestellt sein – ist dies nicht der Fall, so muss das Okular eingestellt werden (das dem Auge zugewandte Teil des Zielfernrohres). Durch Drehen des Okularringes wird das Bild scharf gestellt.
– Ist die richtige Position gefunden, so ziehe die Kontermutter zwischen Ring und Zoom fest, um den Okularring gegen jegliche Schwankungen festzustellen.
Justierung des Absehens
– Ziehe an den Türmchen, um sie zu entriegeln.
– Mit dem oberen Türmchen wird die Höhe (Vertikalachse) der Treffpunktlage eingestellt. Je nach Hoch- oder Tiefschuss das Rädchen in die entsprechende Richtung drehen und so den Treffpunkt verändern.
– Mit dem seitlichen Türmchen wird die Treffpunktlage horizontal eingestellt. Bei Rechtsschuss in die entsprechende Richtung am Stellrädchen drehen.
– Informiere dich in der Tabelle über die Klickrasterung im Zusammenhang mit der Zielentfernung.
Zusammensetzung
Zusammensetzung
Metallstruktur: 30.0% Mineralglas, 70.0% Aluminium
Tests und Garantie
Garantie
2 Jahre
